单作用执行器简介

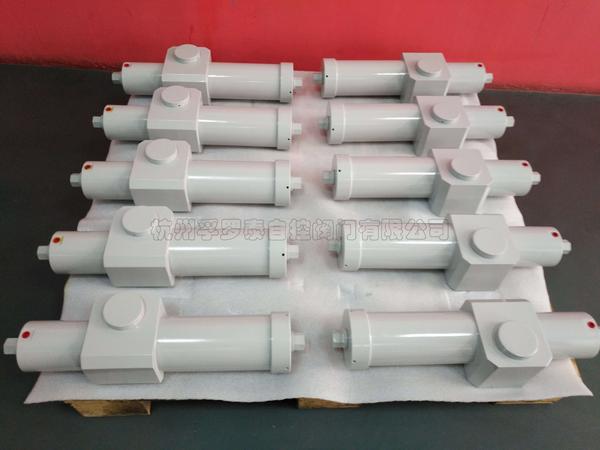

一、单作用液动执行器简介

采用齿轮齿条机构&蝶形弹簧（超大扭矩采用拨叉机构&压簧），具有结构小巧紧凑，输出扭矩大的特点。可实现浸没设计和0.5秒快关设计。

二、单作用液压执行器的选型:

在正常工作条件下，单作用执行器考虑的安全系数为20%-30%。

例如：阀门需要力矩=100N.m

安全力矩=100（1+30%）=130N.m

油源压力=7MPa

对照单作用执行器输出力矩表，我们可以查到

F4-025P-170SR63输出力矩为

油缸行程0°=303N.m

油缸行程90°=171N.m

弹簧行程90°=293N.m

弹簧行程0°=161N.m

所有输出力矩均大于我们需求，由此选型：F4-025P-170SR63

三、单作用液压执行器的经济选型

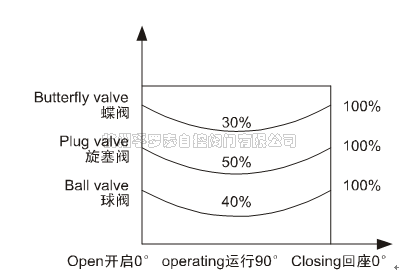

在单作用执行器的选配过程中，如果能够了解阀门在开启、运行和关闭时的扭矩分配，我们就可以更加经济、更加合理地选配执行器。（见右图）.

例如：

蝶阀原最大扭矩=73N.m

放安全系数后73×1.3=94.5N.m

打开后蝶阀扭矩94.5×30%=28.5N.m

油源压力=7MPa

我们可以选择F4-011P-100SR63

油缸行程0°=128N.m＞94.5NM

油缸行程90°=91N.m＞28.5NM

弹簧行程90°=132N.m＞28.5NM

弹簧行程0°=95N.m＞94.5NM

以上数据显示可以满足该蝶阀的正常启用。
